用途:
|
STD4口系列终端组合电器箱体采用阻燃型高级工程塑料制造，结构新颖，造型美观，色泽柔和,体积小,重量轻,抗冲击力强。 适应现代化建筑和家庭装潢对低压终端箱性能及外观要求。终端组合电器由箱体、箱盖、门、接地排 、 中性排、安装轨(板)等组成。 表面设有开启键， 轻触按键，自动打开小门，箱盖上设有电源指示灯， 箱体四周设有敲落孔,安装方便。STD4口系列终端组合电器根据安装不同的电器元件,分为STD41型和STD42型。
STD42型终端组合电器内部组合元件采用DZLl99—32微型断路器，体积小，箱内空间大，接线方便，适用于交流50Hz，额定电压230V，额定电流32A 及以下的单相三线照明及小功率动力回路中，作漏电、过载和短路保护以及在正常工作条件下不频繁地开关电路，相线和中心线同时断开，符合上海市《住宅建筑设计标准》(DBJ08—20一98) 对分回路保护断路器的要求，可广泛用于商务大楼，住宅及类似场所。
|
型号说明:
STD41 系列终端组合电器品种规格及主要技术性能见表1
Specification and main technical performance of Model STD41 Terminal Apparatus Combination Unit are given in table 1
|
型号
Type |
可安装的单元数
（每单元宽为18mm）
Number of mountable elements
（Width 18mm/element） |
额定电流
Rated current
（A） |
额定电压
Rated voltage
（V） |
短路强度
Short-circuit capacity |
防护等级
Degree of protection IP |
开门方式
Opening mode of the door |
内部元件安装方法
Mounting method of inner elements |
|
STD41-6 |
6 |
100 |
230/400 |
10000 |
40 |
|
轨道式
Rail mounting
|
|
STD41-12 |
12 |
|
STD41-16 |
16 |
|
STD41-24 |
24 |
|
STD41-32 |
32 |
主要元件和技术参数见表2
Inner elements and technical parameters are shown in table 2
|
HG6-32
熔断器式隔离器
Fuse-disconnector
|
额定电流 Rated current（A） |
32 |
|
熔断体额定电流 Rated current of fuse-link（A） |
2，4，6，10，16，20，25，32 |
|
额定电压 Rated voltage（V） |
230/400，400 |
|
额定限制短路电流 Reted conditional short-circuit current（A） |
20000 |
|
极数 Number of poles |
1P，2P，3P |
|
DZ126系列小型短路器
Miniature Circuit Breaker |
额定电流 Rated current（A） |
6，10，16，20，25，32，40，50，63，80，100 |
|
额定电压 Rated voltage（V） |
230/400，400 |
|
额定短路分断能力 Rated short-circuit breaking capacity（A） |
6000，10000 |
|
极数 Number of poles |
1P，2P，3P，4P，1P+N，3P+N |
|
DZ126L系列漏电断路器
Residual Current Circuit Breaker |
额定电流 Rated current（A） |
6，10，16，20，25，32，40，50，63 |
|
额定电压 Rated voltage（V） |
230/400，400 |
|
额定漏电动作电流 Rated residual operating current(A) |
0.03 |
|
额定短路分断能力 Rated short-circuit breaking capacity（A） |
6000，10000 |
|
极数 Number of poles |
1P+N，2P，3P，4P，3P+N |
STD42 型终端组合电器品种规格及主要技术性能见表3
Specification and main technical performance of Model STD42 Terminal Apparaus Combination Unit are given in table 3
|
型号
Type |
可安装的单元数
（每单元宽为32mm）
Number of mountable elements
（width 32mm/element） |
额定电流
Rated current
（A） |
额定电压
Rated voltage
（V） |
防护等级
Degree of protection
IP |
开门方式
Opening mode of the door |
内部元件安装方法
Mounting method of inner elements |
|
STD42-4 |
4 |
32 |
230 |
40 |
|
螺钉式
Screw Mounting |
|
STD42-6 |
6 |
|
STD42-9 |
9 |
|
STD42-13 |
13 |
|
STD42-20 |
20 |
内部元件及主要技术参数见表4
Inner elements and technical parameters are shown in table 4
|
|
频率
Frequency
（Hz） |
极数
Number of poles |
过电流脱扣器额定电流
Reted current of the release
（A） |
额定漏电动作电流
Rated residual operating current
(A) |
额定漏电不动作电流
Rated residual non operating current
(A) |
额定漏电动作电流式的分析时间
|
额定限制短路分断能力
Rated conditional short-circuit breaking capacity |
|
230 |
50 |
1P+N |
6，10，16，20，25，32 |
15 |
7.5 |
≤0.1 |
3000 |
|
30 |
15 |
注：DZL199-32微型漏电断路器可以派生出不带漏电保护的过电流保护断路器，详细请参见本产品样本中有关产品介绍。
Note：DZL199-32 Miniature Residual Current Circuit Breaker may be derived to form Circuit Breaker only for overload protection，without residual current protection.

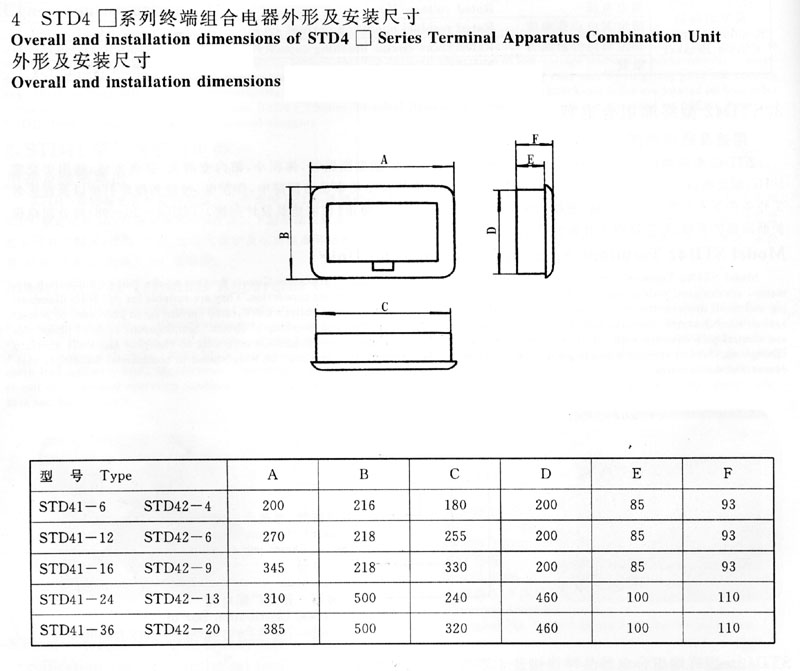

外形尺寸和安装尺寸:
