用途:
3KB2－25(DZ126-25)微型断路器适用于交流50Hz额定电流至25A的线路中，,用来对建筑物和类似场所线路设施和电器设备进行过载、短路保护,亦可用于不频繁的通断操作。
3KB2L－25(DZ126L-25) 漏电断路器 是由3KB2L－25(DZ126L－25)微型断路器派生形成的,除具有过载、短路保护功能外， 还具有漏电过电压保护功能,可对有致命危险的人身触电以及配电线路、用电设备的漏电进行保护。 |
特点：
3KB2-25(DZ126－25)微型断路器和3KB2L－25(DZ126L-25)漏电断路器均为相线极加可开闭中性极机构。体积小巧、外形美观； 保护功能齐全，可对线路的过载、短路、漏电、过电压进行保护;导轨式安装，使用方便；功耗低，节能效果明显。特别适用于现代化建筑的配电系统，以及模数化终端组合电器的配套之用。 |
| 符合标准号 : |
GB10963 IEC60898 ． GB16917.1 IEC1009-1 |

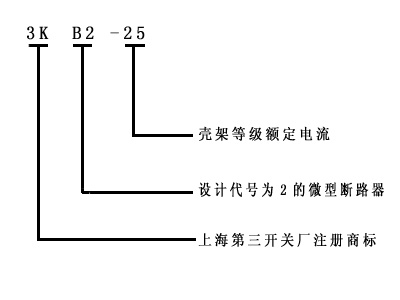

型号说明:
技术数据:Technical Data
|
产品型号 |
极数 |
额定电压
(V) |
频率
(HZ) |
额定电流
(A) |
额定漏电 |
额定短路
分断能力 |
过电压
动作整
定值(V) |
瞬时
脱扣器
型式 |
机械电
气寿命
(次) |
|
动作
电流(mA) |
不动作
电流(mA) |
动作
时间(S) |
分断
电流(A) |
功率
因数(Cos) |
|
3KB2-25 |
1P+N |
230 |
50 |
6,10,16,
20,25 |
－ |
－ |
－ |
4500 |
0.75－0.80 |
－ |
C |
4000 |
|
3KB2L-25 |
30 |
15 |
≤0.1 |
280 |
时间－电流特性:
Time-current operating characteristics
基准温度：+30+5℃
Calibration temperature：+30+5℃
|
序号 |
脱扣器型式 |
试验电流 |
起始状态 |
脱扣或不脱
扣极限时间 |
预期结果 |
备注 |
|
a |
C |
1.13In |
冷态 |
t≥1h |
不脱扣 |
|
|
b |
1.45In |
热态 |
t＜1h |
脱扣 |
紧接a)项试验后5s内升到规定电流 |
|
c |
2.55In |
冷态 |
1s＜t＜60s |
脱扣 |
|
|
d |
5In |
冷态 |
t≥0.1s |
不脱扣 |
闭合辅助开关接通电流 |
|
e |
10In |
冷态 |
t＜0.1s |
脱扣 |

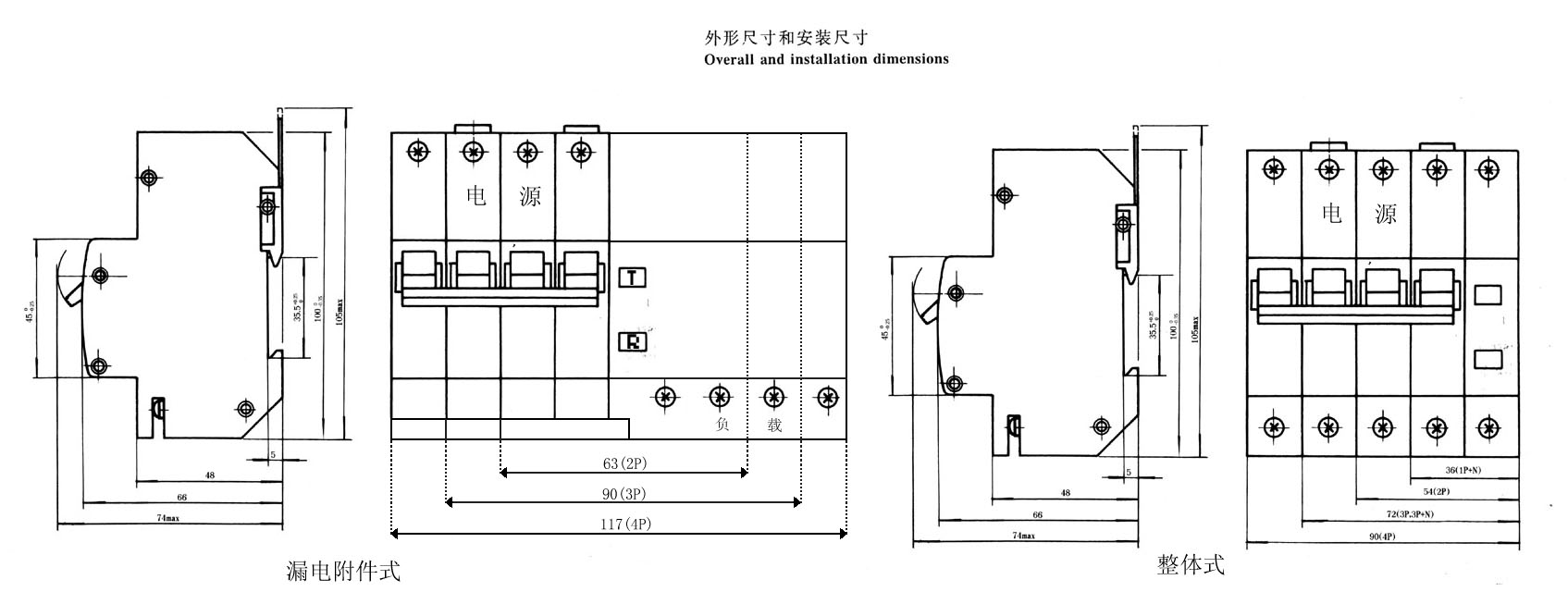

外形尺寸和安装尺寸:
|
产品类型：
