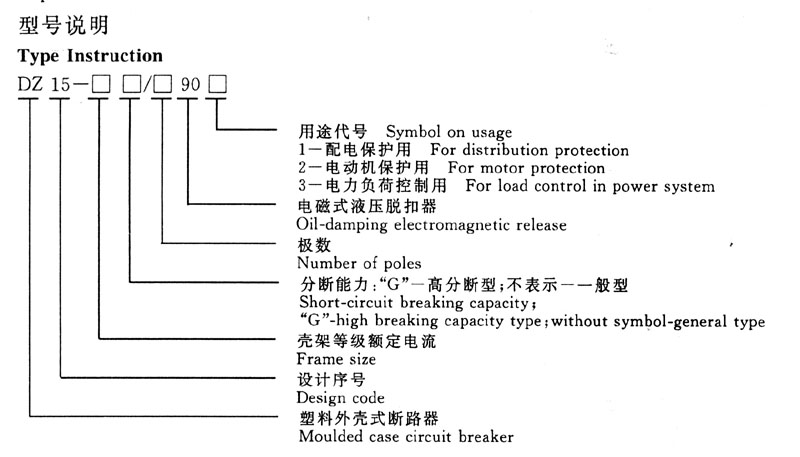

用途: DZl5系列塑壳式断路器 适用于交流380V及以下，频率为 50Hz,额定电流为125A及以下电路中作为配电线路和电动机的过载、短路保护以及供电系统负荷控制用，亦可作为线路的不频繁转换之用。过电流脱扣器采用电磁油阻尼脱扣器，时间一电流特性基本不受环境温度影响，动作稳定性好，使用范围广泛，特别适合于温差变化较大的地区使用。内阻小功耗低，具有明显节能效果。 G型断路器的短路分断能力高达10kA，使用范围更加广泛。 符合标准号 : GB14048.2 IEC947-2 型号说明: 技术数据:Technical Data基本参数:Basic Parameter 型号Type 壳架等级额定电流Frame size(A) 极数Numberof poles 脱扣器额定电流Rated currentof release(A) 额定短路分断能力Rated short-circuit breaking capacity(A) 机电寿命次数Mechanical and electrical endurance DZ15-40/□90□ 40 1，2，3，4 6，10，16，20，25，32，40 3000 10000 DZ15-40G/□90□ 10000 DZ15-63/□90□ 63 1，2，3，4 6，10，16，20，25，32，40，50，63 5000 10000 DZ15-63G/□90□ 10000 DZ15-100/□90□ 125 3，4 80，100，125 6000 10000 DZ15-100G/□90□ 10000 过电流保护特性:Over-current protective characteristics 环境温度：－20℃～+55℃ Ambient temperature：－20℃～+55℃ 产品型号Type of product 试验电流Test current 试验时间Test time 预期试验结果Results to be obtained 起始状态Initial condition 备注Remark DZ15-□□/□901(配电保护用)（For distribution protection） 1.05In ≥1h 不脱扣 Non tripping 冷态 Cold In≤63A ≥2h In>63A 1.30In <1h 脱扣 Tripping 热态 Hot In≤63A <2h In>63A 3.0In 可返回时间 >2sRecoverable time >2s 冷态 Cold 10.0In <0.2s 脱扣 Tripping 冷态 Cold DZ15-□□/□902(电动机保护用)(For motor protection) 1.05In ≥2h 不脱扣 Non tripping 冷态 Cold 1.20In <2h 脱扣 Tripping 热态 Hot 1.50In <2min 脱扣 Tripping 热态 Hot 6.0In 可返回时间 >1sRecoverable time >1s 冷态 Cold 12.0In <0.2s 脱扣 Tripping 冷态 Cold DZ15-□□/□903(电力负荷控制用)(For load control in power system) 1.05In ≥1h 不脱扣 Non tripping 冷态 Cold 1.20In 2min 脱扣 Tripping 热态 Hot 3.0In 10s 脱扣 Tripping 冷态 Cold 12.0In <0.2s 脱扣 Tripping 冷态 Cold 外形尺寸和安装尺寸: 型号Type 极数Number of poles 外形尺寸Overall dimensions 安装尺寸Installation dimensions A B C D a b 安装孔Installing hole DZ15-40DZ15-40G 1 27 134 88 73.5 18 120 2-5 2 53 134 88 73.5 120 2-5 3 78 134 88 73.5 25 120 4-5 4 103 134 88 73.5 50 120 4-5 DZ15-63DZ15-63G 1 30 147 95 80 20 130 2-5 2 66 147 95 80 130 2-7 3 96 147 95 80 30 130 4-7 4 126 147 95 80 60 130 4-7 DZ15-100DZ15-100G 3 96 147 95 80 30 130 4-7 4 126 147 95 80 60 130 4-7
DZl5系列塑壳式断路器 适用于交流380V及以下，频率为 50Hz,额定电流为125A及以下电路中作为配电线路和电动机的过载、短路保护以及供电系统负荷控制用，亦可作为线路的不频繁转换之用。过电流脱扣器采用电磁油阻尼脱扣器，时间一电流特性基本不受环境温度影响，动作稳定性好，使用范围广泛，特别适合于温差变化较大的地区使用。内阻小功耗低，具有明显节能效果。 G型断路器的短路分断能力高达10kA，使用范围更加广泛。
GB14048.2 IEC947-2
技术数据:Technical Data基本参数:Basic Parameter
过电流保护特性:Over-current protective characteristics 环境温度：－20℃～+55℃ Ambient temperature：－20℃～+55℃
产品类型：
