产品类型：　 塑壳式断路器
产品名称： 3KMl系列塑壳式断路器

用途:

3KMl(DZl27)系列塑壳式断路器适用于交流50Hz，额定工作电压至400V,额定电流至800A的配电线路,作分配电能和线路及电源设备的过载、 短路和欠电压保护,以及在正常工作条件下作为线路的不频繁转换之用。
H型断路器除适用于常规环境外，在环境温度为70℃时,也可正常工作，因此尤其适用于电力系统户外成套装置或其他高温苛刻环境。

符合标准号 :

GB14048.2 IEC947-2

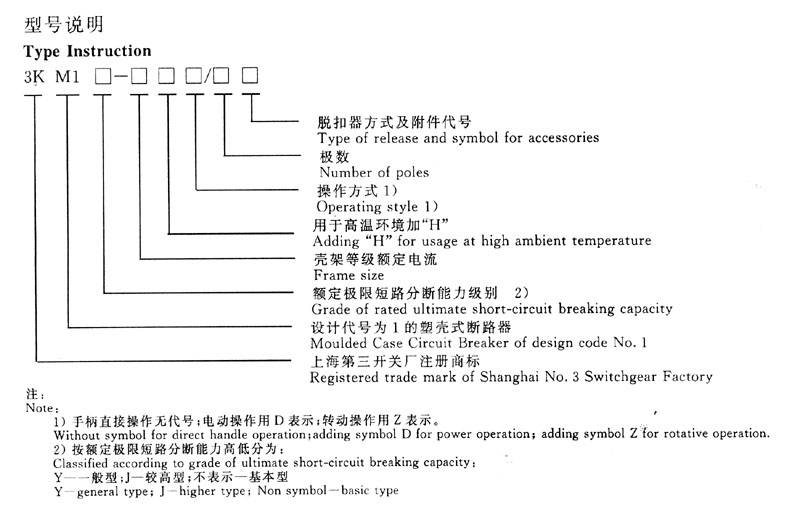

型号说明:

产品规格及基本参数:Product specification and main technical parameter

3KM1-800H的最大脱扣器额定电流为750A :Maximum rated current of release of 3KM1-800H MCCB is 750A
脱扣器方式及附件代号:Type of release and symbols for accessories

过电流脱扣器方式
Type of release
瞬时脱扣器
Instantaneous release
复式脱扣器
Complex release
过电流脱扣器方式
Type of release
瞬时脱扣器
Instantaneous release
复式脱扣器
Complex release
附件代号
Symbol of accessory
附件代号
Symbol of accessory
附件名称
Name of accessory
附件名称
Name of accessory
无
None accessory
200
300
分励脱扣器.报警触头
Shunt release.Alarm contact
218
318
报警触头
Alarm contact
208
308
二组辅助触头.报警触头
Two groups of auxiliary contacts.Alarm contact
228
328
分励脱扣器
Shunt release
210
310
欠电压脱扣器.报警触头
Under-voltage release.Alarm contact
238
338
二组辅助触头
Two groups of auxiliary contacts
220
320
分励脱扣器.二组辅助触头.报警触头
Shunt release.Two groups of auxiliary contacts.Alarm contact
248
348
欠电压脱扣器
Under-voltage release
230
330
分励脱扣器.欠电压脱扣器.报警触头
Shunt release.Under-voltage release.Alarm contact
258
358
分励脱扣器.二组辅助触头
Shunt release .Two groups of auxiliary contacts
240
340
四组辅助触头.报警触头
Four groups of auxiliary contacts.Alarm contact
268
368
分励脱扣器.欠电压脱扣器
Shunt release.Under-voltage release
250
350
欠电压脱扣器.二组辅助触头.报警触头
Under-voltage release.Two groups of auxiliary contacts.Alarm contact
278
378
四组辅助触头
Four groups of auxiliary contacts
260
360
二组辅助触头.欠电压脱扣器
Two groups of auxiliary contacts.Under-voltage release
270
370

分励脱扣器、欠电压脱扣器和电动操作机构的技术参数:Technical parameter of shunt release、under-voltage release and power operating mechanism.

类型 Category of accessory
额定电压 Rated voltage
交流 AC 50Hz
直流 DC
分励脱扣器 Shunt release
220.380
110.220
欠电压脱扣器 Under-voltage release
380
电动操作机构 Power operating mechanism
220.380
110.220

过电流保护特性:Over-current protective properties

周围环境温度
Ambient temperature
试验电流
Test current
脱扣器额定电流
Rated current of release
试验时间
Test time
预期试验结果
Result to be obtained
起始状态
Initial condition
+30±2℃
或 or
70±3℃
1.05In
In ≤63A
1h
不脱扣
Non tripping
冷态
Cold
In >63A
2h
1.30In
In ≤63A
1h
脱扣
Tripping
热态
Hot
In >63A
2h
任何合适温度
Any convenient temperature
5In 或 10In
所有额定电流
All ratings
≤0.2s
脱扣
Tripping
冷态
Cold

外形尺寸和安装尺寸:

型号
Type
外形尺寸
Overall dimensions
安装尺寸
Installing dimensions
W
L
H
W1
L1
L2
H1
H2
A
B
d
3KM1Y-63
76
135
75
50
170
--
90.5
20
25
117
3.5
3KM1J-63
76
135
83
50
170
--
98.5
28
25
117
3.5
3KM1Y-100
92
150
68
60
185
--
86
24
30
129
4.5
3KM1J-100
92
150
86
60
185
--
104
24
30
129
4.5
3KMIY-225
107
165
86
70
215
--
110
24
35
126
5
3KM1J-225
107
165
103
70
215
--
127
24
35
126
5
3KM1Y-400
150
257
105
96
357
--
155
38
44
194
7
3KM1J-400
182
270
110
116
370
--
160
43
58
200
7
3KM1Y-630
182
270
110
116
370
--
160
43
58
200
7
3KM1J-630
182
270
110
116
370
--
160
43
58
200
7
3KM1 -800
210
268
108
140
--
398
147
21.5
70
200
7
