用途:
3KB2－25(DZ126-25)微型断路器适用于交流50Hz、额定电压为230V额定电流至25A的线路中，,用来对建筑物和类似场所线路设施和电器设备进行过载、短路保护,亦可用于不频繁的通断操作。
3KB2L－25(DZ126L-25) 漏电断路器 是由3KB2－25微型断路器派生形成的,除具有过载、短路保护功能外， 还具有漏电、过电压保护功能,可对有致命危险的人身触电以及配电线路、用电设备的漏电进行保护。 |
特点：
3KB2-25(DZ126－25)微型断路器和3KB2L－25(DZ126L－25)漏电断路器均为相线极加可开闭中性极机构。体积小巧、外形美观； 保护功能齐全，可对线路的过载、短路、漏电、过电压进行保护;导轨式安装，使用方便；功耗低，节能效果明显。特别适用于现代化建筑的配电系统，以及模数化终端组合电器的配套之用。 |
| 符合标准号 : |
GB10963 IEC60898 ,GB16917.1 IEC1009-1
|
技术数据: Technical parameters
|
额定电压 Rated voltage |
230/400V |
|
额定频率 Rated frequency |
50HZ |
|
壳架等级额定电流 Frame size |
32A |
|
过电流脱扣器额定电流 Rated current of overcurrent release |
6,10,16,20,25,32,40, |
|
额定短路分断能力 Rated short-circuit breaking capacity |
6000A,10000A |
|
额定漏电动作电流 Rated residual operating current |
30mA |
|
额定漏电不动作电流 Rated residual nonoperating current |
15mA |
|
额定漏电动作分断时间 Rated currentperating time at IΔn |
<0.3s |
|
漏电断路器的动作特性类别 Category of residual current operating behaviour |
AC type |
|
时间－电流特性 |
基准温度：+30 |
|
Time-current operating characteristics |
Calibration temperature:30 |
|
序号
Type |
脱扣器型号
Type of release |
试验电流
Test current |
脱扣或不脱扣极限时间
Limita of tripping or non-tripping time |
预期结果
Results to be obtained |
起始状态
Initial condition |
|
a |
B,C,D |
1.13In |
t>=1h |
不脱扣
Non-tripping |
冷态
Cold |
|
b |
B,C,D |
1.45In |
t<1h |
脱扣
tripping |
|
|
c |
B,C,D |
2.55In |
lsls32A) |
脱扣
tripping |
冷态
Cold |
|
d |
B |
3In |
t>=0.1s |
不脱扣
Non-tripping |
冷态
Cold |
|
C |
5In |
|
D |
10In |
|
e |
B |
5In |
t<0.1s |
脱扣
tripping |
冷态
Cold |
|
C |
10In |
|
D |
2In |
外形尺寸和安装尺寸:
|

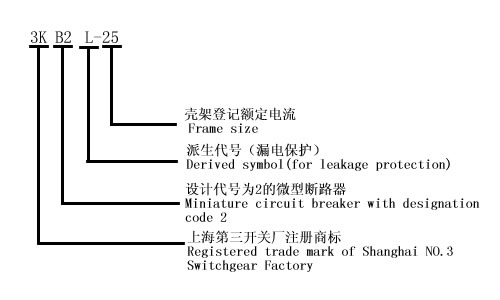

产品类型：
