用途：
DW15-630万能式断路器 (以下简称断路器)及DWX15-630万能式限流断路器(以下简称限流断路器)主要用于交流50HZ,额定电流至630A、额定工作电压380V的配电网络中，用来分配电能和保护线路及电源设备的过载、欠电压、短路，也可用来保护电动机的过载、欠电压和短路或用于 660V 的配电网络中，用作上述保护。此外断路器还可以用于1140V 的配电网络，作上述保护。
上述断路器(限流断路器)除固定结构外，还具有抽屉式结构，在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。由于断路器具有二段或三段保护特性，可以对电网作选择性保护。 抽屉式断路器(抽屉式限流断路器) 在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，起到了一机二用，提高了使用的经济性，同时给操作和维护带来了很大的方便，增加了安全性、可靠性。特别是本抽屉座的主回路触刀座， 可与NT3型熔断器触刀座通用，这样在应急状态下可直接插入熔断器供电。
限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。 |

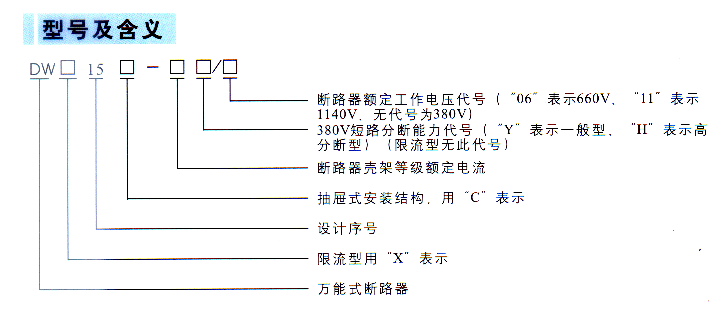

型号说明:
技术数据及性能:
断路器、限流断路器的额定电流及附件参数
|
型号 |
DW15-630、DW15C-630、DWX15-630、DWX15C-630 |
|
项目 |
|
壳架等级额定电流Inm A |
630 |
|
额定电流最大值In A |
220 |
400 |
630 |
|
断路器额定电流
In A |
热电磁式 |
100、160、200 |
315、400 |
315、400、630 |
|
电子式 |
100、200 |
200、400 |
315、400、630 |
|
限流断路器额定电流In A |
热电磁式 |
100、160、200 |
315、400 |
315、400、630 |
|
欠电压脱扣器 |
瞬时 |
AC220V、AC380V |
|
延时1－5s |
|
分励脱扣器 |
AC127V、AC220V、AC380V、DC110V、DC220V |
|
闭合电磁铁 |
AC220V、AC380V、DC110V、DC220V |
|
传动电动机 |
AC220V、AC380V、DC110V、DC220V |
断路器额定短路分断能力（接线方式为上进线）和飞弧距离:
|
型号 |
最大额定电流 |
额定运行短路分断能力kA Ics/cosΦ |
额定极限短路分断能力kA Icu/cosΦ |
飞弧距离mm |
分断时间ms |
|
380V |
660V |
试验程序 |
380V |
660V |
试验程序 |
|
In A |
Y |
H |
Y |
H |
|
DW15-630 |
200 |
20/0.3 |
50/0.25 |
20/0.3 |
3min3min
O-Co-Co |
20/0.3 |
50/0.25 |
20/0.3 |
3min
O-Co |
280 |
30 |
|
DW15C-630 |
|
DW15-630 |
400 |
30/0.25 |
30/0.25 |
50/0.25 |
|
DW15C-630 |
|
DW15-630 |
630 |
30/0.25 |
30/0.25 |
50/0.25 |
|
DW15C-630 |
限流断路器额定短路分断能力（接线方式为上进线）和飞弧距离:
|
型号 |
最大额定电流 |
额定运行短路电流kA Ics/cosΦ |
额定极限短路电流kA Icu/cosΦ |
飞弧距离mm |
分断时间ms |
限流系数k |
|
In A |
380V |
660V |
试验程序 |
380V |
660V |
试验程序 |
|
DWX15－630 |
200 |
20/0.3 |
20/0.3 |
3min3min
O-Co-Co |
50/0.25 |
25/0.25 |
3min
O-Co |
280 |
10 |
≤0.6 |
|
DWX15C－630 |
|
DWX15－630 |
400 |
30/0.25 |
70/0.2 |
|
DWX15C－630 |
50/0.25 |
|
DWX15－630 |
630 |
30/0.25 |
70/0.2 |
|
DWX15C－630 |
50/0.25 |
过电流脱扣器各极同时通电的动作特性:
|
周围空气温度°C |
配电用断路器 |
保护电动机用断路器 |
|
+30±2 |
试验电流 |
脱扣时间 |
起始状态 |
试验电流 |
脱扣时间 |
起始状态 |
|
1.05In |
2h内不脱扣 |
冷态 |
1.05In |
2h内不脱扣 |
冷态 |
|
1.30In |
2h内脱扣 |
热态 |
1.20In |
2h和内脱扣 |
热态 |
|
3.00In |
可返回时间>8s |
冷态 |
1.50In |
<4min |
热态 |
|
- |
- |
- |
7.20In |
热式可返回时间>4s |
冷态 |
|
电子式可返回时间>7s |
过电流脱扣器动作电流整定值Ir调节范围:
|
型号 |
脱扣器形式 |
A类（非选择型） |
B类（选择型） |
|
Ir调节范围 |
热-电磁式 |
电子式 |
电子式 |
|
用途 |
长延时 |
瞬时 |
长延时 |
瞬时 |
长延时 |
短延时 |
瞬时 |
|
DW15-630
DW15C-630 |
配电用 |
（0.64～1.0）In |
10In |
（0.4～1.0）In |
（3～10）In |
（0.4～1.0）In |
（3～10）In |
（3～10）In
（10～20）In |
|
保护电动机用 |
12In |
（0.4～1.0）In |
（8～15）In |
－ |
－ |
－ |
|
DWX15-630
DWX15C-630 |
配电用 |
10In |
－ |
－ |
－ |
－ |
－ |
|
保护电动机用 |
12In |
－ |
－ |
－ |
－ |
－ |
|
