	产品类型：	框架式断路器系列
	产品名称：	DW15-1600、4000万能式断路器

用途：

DW15-1600-4000万能式断路器 (以下简称断路器)主要用于交流50HZ,额定电流自630A~4000A、额定工作电压380V的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压和短路的危害。在正常条件下也可以作为线路不频繁转换之用。断路器具有三段保护特性，可对网络作选择性保护。

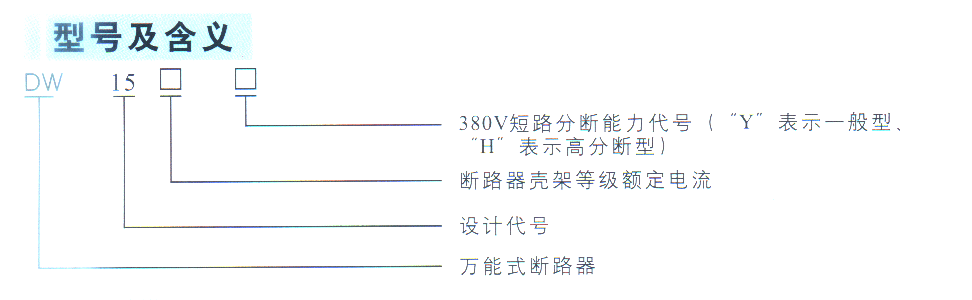

型号说明:

技术数据及性能
断路器的额定电流见下表:

壳架等级额定电流Inm A	额定电流最大值In A	额定电流In A
1600	1000	630 800 1000
1600	1600	1600
2500	2500	1600 2000 2500
4000	4000	2500 3000 4000

断路器的额定短路接通和分断能力（在电源为上进线或下进线时相同）及飞弧距离见下表:

壳架等级额定电流Inm A	额定运行短路分断能力（有效值）Ics			额定极限短路分断能力（有效值）Icu			飞弧距离mm	额定短路分断能力Icn kA	额定短路接通能力n*Icn
	380V
	Y	H	cosΦ	Y	H	cosΦ
	Ics kA			Icu kA
1600	30	30	0.25	40	50	0.25	350	50	2.1Icn
2500	40	40		60	80	0.20
4000	50	-		80	-		400	80	2.2Icn

断路器的额定短时耐受电流及短延时分断能力见下表:

壳架等级额定电流Inm A	额定短时耐受电流 Icw kA	与额定短时耐受电流有关的时间 s		功率因数 cosΦ	短延时分断能力 kA	短延时时间 s	飞弧距离 mm	试验程序
		Y	H
1600	30	0.5	1	0.25	30	0.4	350	3min 0-CO
2500	40				40
4000	60			0.2	60		400

过电流脱扣器保护特性
过电流脱扣器电流整定值调节范围见下表:

壳架等级额定电流 Inm A	最大值额定电流 In A	断路器额定电流 In A	B类（选择型）（电子式）			A类（非选择型）
			B类（选择型）（电子式）			热-电磁式		电磁式
			长延时	短延时	瞬时	长延时	瞬时	瞬时
1600	1000	630	441～630	1890～6300	6300～12600	441～630	1890～6300	630～1260
		800	560～800	2400～8000	8000～16000	560～800	2400～8000	800～2400
		1000	700～1000	3000～10000	10000～20000	700～1000	3000～10000	1000～3000
	1600	1600	1120～1600	4800～16000	16000～32000	1120～1600	4800～16000	1600～4800
2500	2500	1600	1120～1600	4800～9600	11200～22400	1120～1600	4800～9600	1600～4800
		2000	1400～2000	6000～12000	14000～28000	1400～2000	6000～12000	2000～6000
		2500	1750～2500	7500～15000	17500～35000	1750～2500	7500～15000	2500～7500
4000	4000	2500	1750～2500	7500～15000	17500～35000	1750～2500	7500～15000	2500～7500
		3000	2100～3000	9000～18000	21000～42000	2100～3000	9000～18000	3000～9000
		4000	2800～4000	12000～24000	28000～56000	2800～4000	12000～24000	4000～12000

长延时过电流脱扣器各极同时通电时反时限断开动作特性见下表:

周围空气温度°C	试验电流	脱扣时间	起始状态
+30±2	1.05In	2h不脱扣	冷态
	1.30In	2h内脱扣	热态
	3.00In	可返回时间>8s	冷态
