用途:

PXB型变压器保护开关箱适用于交流50Hz，额定电压380V，额定电流至800 (750)A的配电网路中，作户外配电变压器二次侧的过载，　短路保护，也可在正常情况下作不频繁分断和接通电路之用。　PXBL型还具有触电、漏电保护和电能计量功能。
符合标准号 :	IEC947—2 GBl4048．2 IEC755 GB6829

特点:

开关箱外壳用不锈钢板制成，外形美观，　防锈、耐腐蚀性能良好，并具有良好的防雨淋和防异物进入功能，,操作方便；配用的3KM1(DZ127)系列塑壳断路器能在70℃环境温度下正常运行，　可以避免户外烈日高温下，由于普通型断路器误动作而发生较大面积停电事故，与同类型产品比较，本产品体积小、容量大、运行可靠，价格便宜。

技术数据 Technical Data

序号 No.	电器元件型号、名称 Name and type of electrical components	主要技术数据 Main technical data
1	DZ127 断路器 DZ127 Moulded case circuit breaker	额定电压 Rated voltage：400V 额定电流 Rated current at ＋30°C：800，630，500，400，350，315，225，160，100A 额定电流 Rated current at ＋70°C：750，630，500，400，350，315，225，160，100A 额定极限短路分断能力 Rated ultimate shortcircuit breaking capacity：50kA
2	JD6-D型 漏电继电器 JD6-D Residual current relay	额定电压 Rated voltage：220V/380V 额定电流 Rated current：400～750A 额定漏电动作电流 Rated electric leakage operating current：0.3A or 0.5A 额定漏电动作电流 Rated electric shock operating current：0.05A or 0.075A 额定分断时间 Rated operating time：≤0.2s 延时重合闸时间 Delayed reclosing time：20～30s
3	DT862-4 三相四线有功电度表 DT862-4 3-phase 4-wire active kW.h meter	额定电压 Rated voltage：220V/380V 额定电流 Rated current：3（6）A 经电流互感器接入式 Connected through a current transformer

过电流保护特性
Over-current protective characteristics

周围空气温度 Ambient air temperature	试验电流 Test current	试验时间 Test time	预期结果 Result to be obtained	起始状态 Initial condition
+30±2°C或 or +70±3°C	1.05In	t≥2h	不脱扣 Non tripping	冷态 Cold
	1.30In	t<2h	脱扣 Tripping	热态 Hot
任何适合温度 Any convenient temperature	5In 或 10In	t≤0.2s	脱扣 Tripping	冷态 Cold

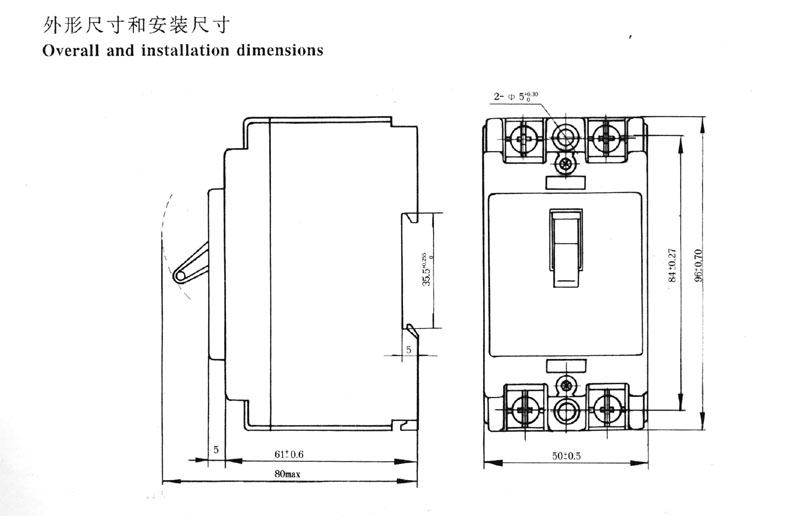

外形尺寸和安装尺寸:
